Виды промышленных котлов

Промышленные котлы входят в состав теплоэнергетических систем предприятий. Данное оборудование генерирует пар, нагревает воду или жидкий теплоноситель для технологических процессов и отопления площадей.

Такие установки рассчитаны на продолжительную работу под высокой нагрузкой. К их конструкции и монтажу применяют жесткие критерии надежности, а параметры безопасности находятся под контролем органов Госпромнадзора и МЧС.

В этой статье рассмотрим базовые категории котельного оборудования, различия в устройстве и нормы его эксплуатации.

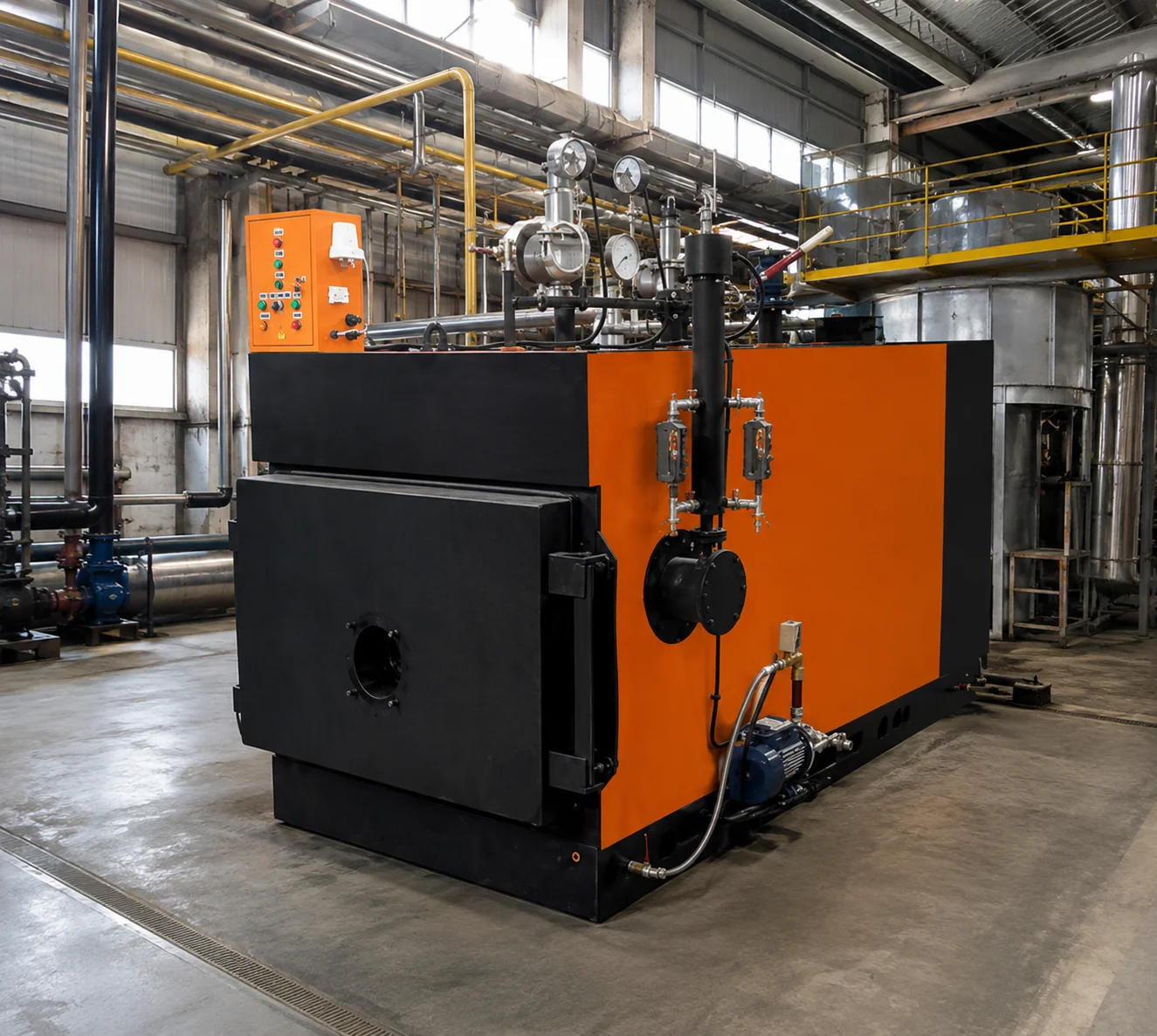

Классификация котельного оборудования

Различные производственные задачи требуют применения агрегатов с разными характеристиками. Оборудование классифицируют по нескольким основным признакам: типу теплоносителя, конструкции, виду топлива, способу циркуляции рабочей среды, варианту размещения.

По типу теплоносителя

Водогрейные котлы. Нагревают воду под давлением без доведения до кипения. Их применяют в сетях отопления, вентиляции, горячего водоснабжения. В зависимости от задач используют стандартные модификации (до 115 °C) либо высокотемпературные варианты (свыше этого значения).
Паровые котлы. Производят насыщенный или перегретый пар. Востребованы на предприятиях пищевой, химической, деревообрабатывающей, текстильной, нефтеперерабатывающей отраслей, где пар задействован в технологическом цикле.
Термомасляные котлы (на высокотемпературном органическом теплоносителе — ВОТ). В качестве рабочей среды используют минеральные либо синтетические масла. Техника позволяет получать нагрев до 300-350 °C (на особых составах — до 400 °C) при относительно невысоком давлении, что упрощает конструкции трубопроводов, смежных узлов.
Котлы-утилизаторы. Не имеют собственной топки. Источником тепла служат отходящие горячие газы технологических печей, газотурбинных или дизельных установок. Это повышает общий энергоэффективный коэффициент производства.

По конструкции поверхности нагрева

Конструкция определяет эксплуатационные параметры, скорость пуска, степень очистки питательной воды.

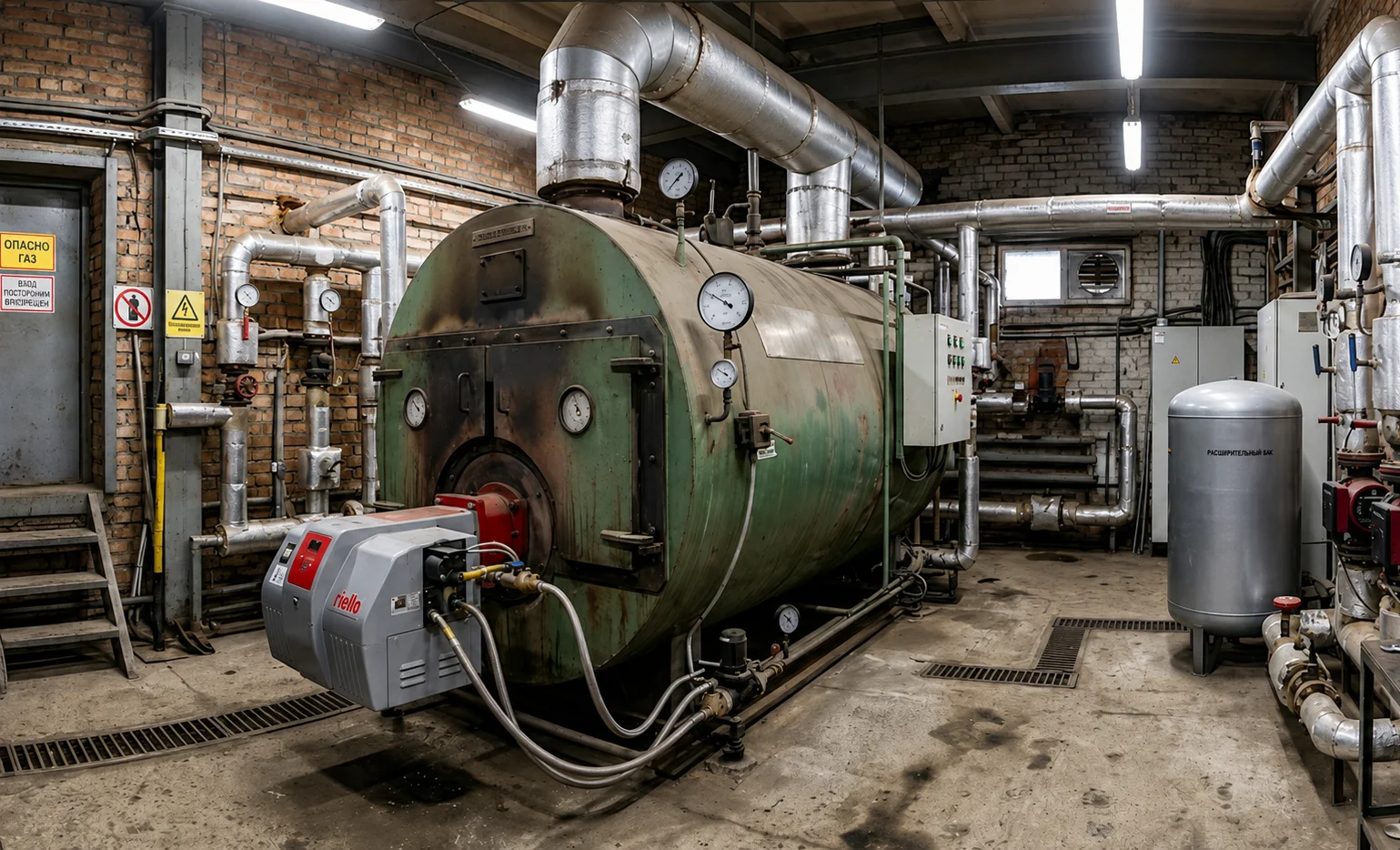

Жаротрубные котлы. Продукты сгорания проходят внутри труб, а вода омывает их снаружи. Агрегаты широко применяют в сетях малой, средней мощности (как правило, до 30-40 МВт). Для водогрейных моделей рабочее давление обычно составляет до 1,6 МПа, для некоторых паровых — до 2,5 МПа. Жаротрубные установки поставляются в высокой степени заводской готовности, отличаются большим запасом воды, устойчивой работой при переменных нагрузках, простым обслуживанием, но требуют больше времени для выхода на рабочий режим.
Водотрубные котлы. Вода либо пар движутся внутри труб, а продукты сгорания омывают их снаружи. Установки применяют на объектах средней мощности, а также крупных промышленных, энергетических предприятиях, где необходимы высокие параметры пара, большая производительность. Давление может достигать 10 МПа, а на энергетических объектах — превышать это значение. Водотрубные модели быстро выходят на рабочий режим, но чувствительны к качеству подготовки питательной воды.

По виду используемого топлива

Выбирая модификацию, специалисты ориентируются на доступность энергоресурсов, особенности производства, экономическую целесообразность:

Газовые котлы. Работают на природном или сжиженном газе. Отличаются высоким КПД (90-95%), низким уровнем выбросов, высокой степенью автоматизации.
Жидкотопливные котлы. Используют дизельное топливо, мазут. Для эксплуатации необходимы узлы хранения, подачи горючего, а при использовании мазута — также линии его подогрева.
Комбинированные котлы. Оснащаются двухтопливными горелками (газ/дизель, газ/мазут), что позволяет переходить на резервный источник при прекращении подачи основного.
Твердотопливные котлы. Работают на угле, щепе, пеллетах, брикетах, торфе. Востребованы в негазифицированных районах либо на предприятиях, использующих собственные древесные, сельскохозяйственные отходы.

По способу циркуляции рабочей среды

С естественной циркуляцией. Движение воды происходит за счет разности плотности нагретой, охлажденной жидкости без насосов.
С принудительной циркуляцией. Движение обеспечивается насосами, что повышает эффективность теплообмена, уменьшает габариты агрегата.
Прямоточные котлы. Вода за один проход через систему труб полностью превращается в пар без многократной циркуляции. Схема применяется преимущественно на энергетических, высокопроизводительных паровых установках.

По способу размещения и исполнения

Стационарные. Монтируются непосредственно на объекте. Требуют капитального строительства здания котельной, сборки узлов на фундаменте.
Блочно-модульные (БМК). Поставляются в виде готовых транспортных модулей с установленными агрегатами, трубной обвязкой, арматурой, автоматикой. Позволяют сократить сроки ввода объекта, оптимизировать затраты на проектирование, строительные работы.

Устройство промышленных котлов

Современный котельный агрегат представляет собой сложный инженерный комплекс из нескольких взаимосвязанных систем:

Топка (камера сгорания). Место сгорания топлива. В зависимости от типа агрегата облицовывается огнеупорными материалами либо выполняется из экранных труб с водяным охлаждением.
Поверхности нагрева (теплообменный блок). Трубные системы или жаровые трубы, обеспечивающие передачу тепла от продуктов сгорания к теплоносителю (воде, пару, маслу).
Система автоматики и безопасности. Комплекс приборов и контроллеров. Управляет горением, следит за давлением, температурой и уровнем рабочей среды, а при возникновении аварийных параметров выполняет защитное отключение.

Вспомогательное оборудование (в зависимости от назначения):

Экономайзер — подогревает питательную воду теплом уходящих газов, повышая КПД на 2-6%.
Пароперегреватель — применяется в паровых котлах для получения перегретого пара высокого давления.

Нормы безопасности и государственные стандарты

Промышленное котельное оборудование относится к объектам повышенной опасности, поэтому его проектирование, монтаж, эксплуатацию и обслуживание выполняют по правилам действующих нормативных документов.

Регламенты Госпромнадзора. Определяют правила к устройству, эксплуатации, техническому освидетельствованию, диагностированию, ремонту оборудования под избыточным давлением. В установленных случаях агрегаты подлежат регистрации, периодическим освидетельствованиям, контролю технического состояния.
Регламенты МЧС. Определяют нормы пожарной безопасности котельных, параметры систем дымоудаления, вентиляции, пожаротушения, молниезащиты, путей эвакуации.
Экологические стандарты. Направлены на ограничение выбросов загрязняющих веществ. Для их соблюдения настраивают режим горения, контролируют состав уходящих газов, при необходимости используют низкоэмиссионные (Low NOx) горелки, другие технические решения.

Понимание классификации котельного оборудования, особенностей его устройства, положений нормативных документов позволяет правильно подобрать агрегат под производственные задачи, обеспечить безопасную эксплуатацию, повысить энергоэффективность предприятия, успешно проходить проверки контролирующих органов.
