Виды и классификация газопроводов

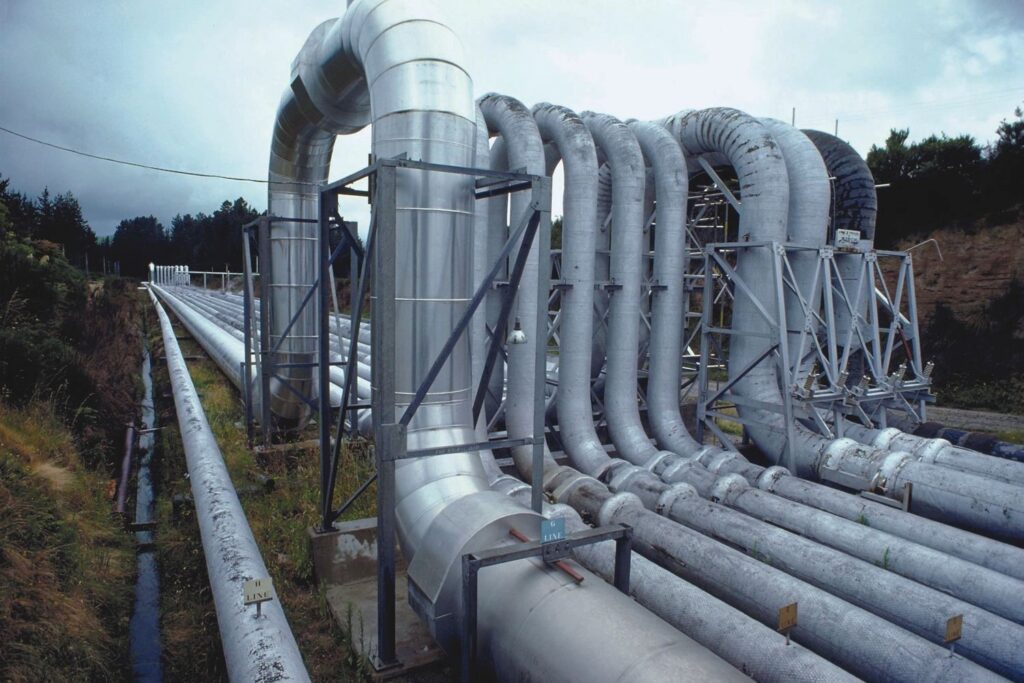

Газ – это один из наиболее распространенных и самых востребованных видов топлива. Газовое отопление удобное, практичное, экономически выгодное. Одно из преимуществ такого отопления, это простота его доставки к потребителям. Все, что нужно сделать для обеспечения домовладения или предприятия бесперебойным и экономичным отоплением – подвести к нему газопровод (систему трубопровода и спецоборудования для транспортировки газа к точкам потребления).классификация газопроводов

Газопроводы делятся на виды и категории по:

  • давлению;
  • расположению;
  • назначению;
  • построению.

По давлению

По этому параметру системы подведения топлива разделяются на следующие категории:

  • низкого давления;
  • среднего;
  • высокого.

Первый вариант – коммуникации, давление в которых доходит до 0,005 МПа. Они применяются в газоснабжении зданий с небольшим потреблением топлива, в том числе жилых домов.

Системы среднего уровня подают топливо под давлением от 0,005 до 0,3 МПа. Они ведут к регуляторным узлам, через которые снабжают топливом трубопроводы слабого давления, ЖКХ, промышленные предприятия.

Газопроводы с рабочим давлением 0,3 — 1,2 МПа используются для подачи газа в средние системы и на предприятия крупной промышленности.

По расположению

Газопроводы по линии прокладки бывают:

  • наружные;
  • внутренние;
  • надземные;
  • подземные.

Наружными называют коммуникации, проведенные вне зданий. Они могут быть уличными, межцеховыми, внутриквартальными, дворовыми. По территории населенных пунктов газопроводные системы часто прокладывают под землей, предварительно заизолировав трубы. Газовые коммуникационные линии низкого давления могут пролегать по стенам жилых зданий. Прокладывать газопровод и электролинии вместе нельзя. При пересечении этих двух систем коммуникаций, газ проводят на уровень ниже.

При надземной укладке трубопровода для защиты труб от внешнего воздействия применяется обваливание мягкими материалами, полимерами или бетонным полотном. Такая же защита используется при полуподземной прокладке, когда трубы лишь частично погружаются в почву.

Внутренний газопровод – это та его часть, которая пролегает от места ввода в здание до входа в газовое оборудование. При устройстве внутренней системы подачи топлива необходимо придерживаться определенной технологии, которая обеспечит безопасность эксплуатации газового оборудования. Все элементы устанавливаются по предварительно подготовленному чертежу. Узлы со стыками усиливают сваркой.

Подводные и подземные газопроводы – разновидности наружных. При расчетах их глубины заложения, ресурса материалов труб, комплектации учитывается глубина промерзания почвы, расположение других объектов и коммуникаций, а также запланированная нагрузка, условия среды, в которой будут находиться трубы, соединительные узлы, другие элементы.

По назначению

Система подведения газа может быть:

  • межпоселковой;
  • распределительной;
  • газопроводом-вводом;
  • вводной.

Межпоселковый пролегает от одного населенного пункта к другому. Внутри населенного пункта топливо идет по распределительному газопроводу. Газопровод-ввод, это часть системы, которая ведет от распределительной сети к точке подачи газа на вводе. Водный трубопровод подсоединяется там, где заканчивается газопровод-ввод. Он ведет через территорию хозяйства объекта, заходит в дом, и подводит топливо к газовому оборудованию.

По построению

Кроме классификации газопроводов по давлению, назначению и расположению, существует различие систем по их построению. Распределительные коммуникации по построению делятся на:

  • тупиковые;
  • кольцевые;
  • комбинированные.

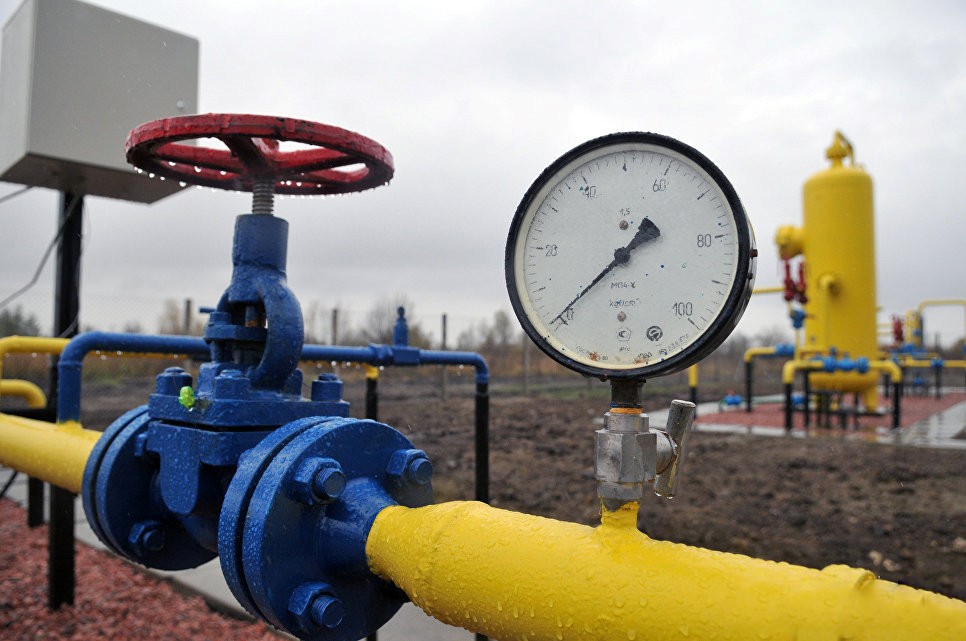

Первые характеризуются тем, что в них топливо движется однонаправленно от магистрального источника к потребителям. По мере удаления от источника давление в такой системе снижается. Поэтому до потребителя топливо может доходить с недостаточной интенсивностью подачи.газопровод

Кольцевые сети проектируются замкнутыми. Благодаря этому газ в них движется равномерно. Каждый потребитель получает топливо с одинаковым установленным давлением. Еще одно преимущество кольцевых газопроводов – их проще ремонтировать. При ремонте можно отключить один участок, на котором обнаружено повреждение. Остальная часть коммуникационной сети остается в это время в рабочем состоянии.

Кольцевые коммуникации более функциональные, удобные в эксплуатации. Но они и более затратные в возведении. Поэтому в отдельных случаях применяются комбинированные варианты, в которых есть тупиковые и кольцевые отрезки.

Заключение

Газ – это распространенный вид топлива, которое подается в дома и на предприятия при помощи газопроводов. Система газоснабжения обеспечивает постоянную подачу топлива под нужным давлением. Но для того, чтобы она заработала, необходимо создать сложный инженерный проект, в котором будут правильно рассчитаны все узлы, стационарные и шкафные газорегуляторные пункты (ГРШ и ГРП), газорегуляторные установки (ГРУ), наполнительные станции, другое спецоборудование.

Классификация газопроводов необходима для работы инженеров-проектировщиков, а также для строителей, которые должны учитывать схемы и характеристики всех имеющихся или запроектированных на территории строительства коммуникаций.
