Принцип работы газовых котлов

Все чаще для отопления помещений используются газовые котлы. Это связано с их экономичностью, простотой эксплуатации, небольшими размерами, бесшумной работой, высоким КПД, чистотой и безопасностью. Кроме этого, оборудование можно использовать для автономного горячего водоснабжения (ГВС). Чтобы не ошибиться при выборе, важно изучить принцип работы газовых котлов, а также особенности их устройства.

Классификация газовых котлов

Отопительные приборы классифицируют по нескольким признакам. По способу монтажа котлы бывают:

• Напольные. Это габаритные приборы, которые для установки требуют много пространства. Главное преимущество – производительность. Они могут обеспечить теплом и горячей водой большие объекты;

• Настенные. Это компактные приборы малой и средней мощности. Чаще всего используются для бытовых нужд, однако могут устанавливаться на промышленных объектах малой площади. Главный плюс – требуют мало места.

Также разделение возможно по строению дымохода и камере сгорания:

• Атмосферные. Такие котлы устанавливаются в непосредственной близости от дымохода, для работы они берут воздух из помещения. Зачастую такими горелками оснащаются напольные модели. Преимущество – независимость от электричества;
• Турбированные. Здесь не нужна тяга в канале дымохода. Отвод продуктов горения происходит при помощи вентилятора, для работы которого необходимо электроэнергия. Зачастую такая конструкция используется в настенных котлах.

По количеству теплообменников газовые котлы бывают:

• Одноконтурные. Используются только для обогрева помещений;
• Двухконтурные. В конструкции расположено два радиатора, которые могут нагревать воду для ГВС и отапливать объект.

Розжиг может быть:

• Электронный. Возгорание происходит при помощи трансформатора, которым управляет автоматика;
• Пьезорозжиг. Искра появляется после деформации пьезоэлемента, спровоцированной нажатием кнопки. Такой вариант розжига обеспечивает независимость от электричества и элементов питания. Недостаток – ручное управление и перерасход топлива.

На отопительные приборы устанавливаются такие горелки:

• Обычная. Не имеет регулировки;
• Модулируемая. Сила пламени регулируется автоматически.

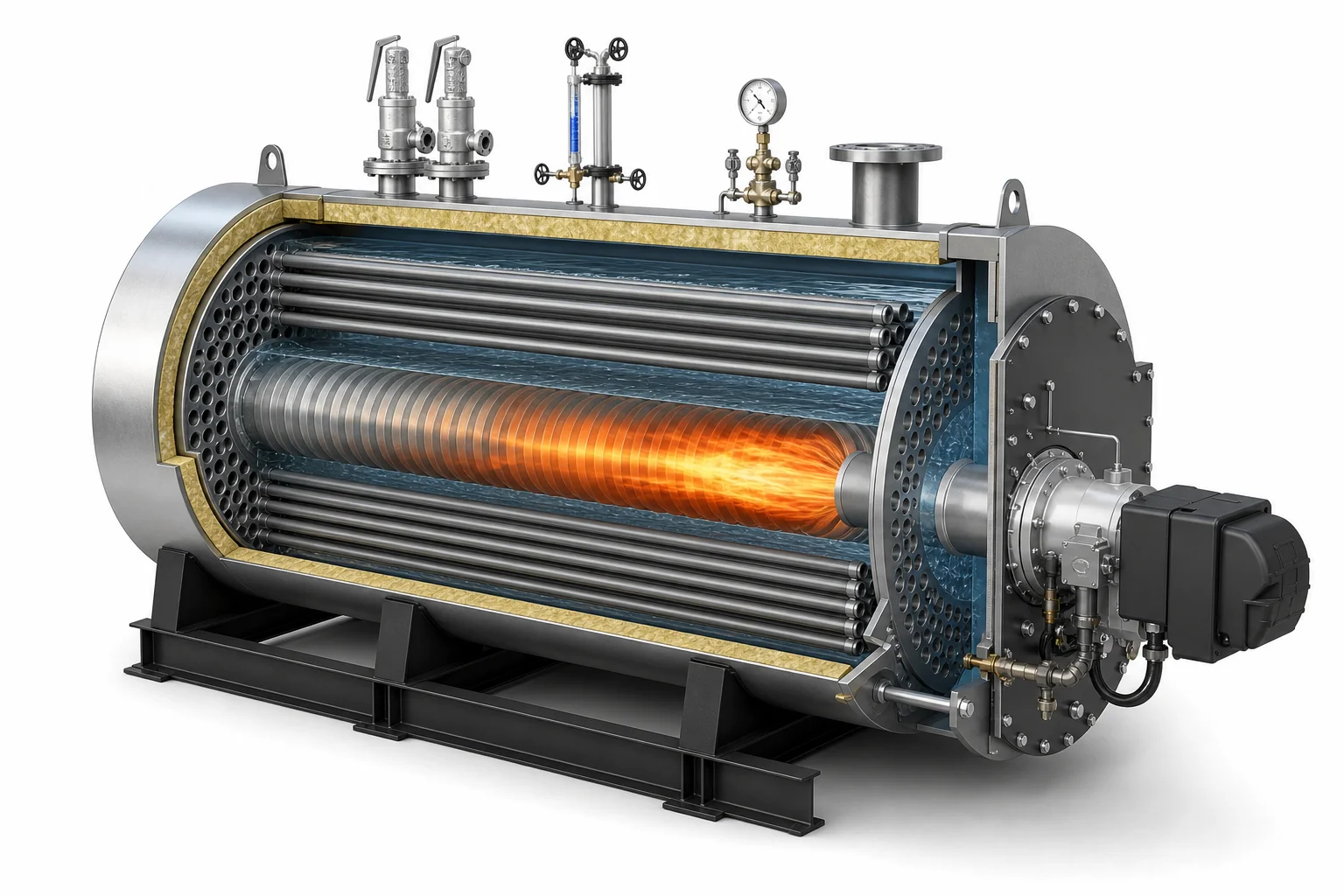

Устройство газовых котлов

Конструкция всех отопительных агрегатов схожая. Чтобы выяснить, как происходит работа газового котла, соответственно, правильно эксплуатировать его, нужно знать какие узлы и части есть в данном оборудовании.

Элементы газового котла:

• Горелка. Данный узел состоит из форсунок, через которые газ попадает в камеру сгорания. Они необходимы, чтобы огонь был равномерно распределен по всему рабочему объему;
• Теплообменник. Это металлический короб, в котором расположена батарея. В его внутренней части расположены трубки, в которых находится вода или другой теплоноситель. Теплообменник нагревается в результате сгорания топлива и отдает энергию рабочей жидкости. Возможен один или два теплообменника (в одноконтурном и двухконтурном котле соответственно);
• Циркуляционный насос. В тепловых системах с принудительной циркуляцией водяного теплоносителя помпа регулирует давление. Не все модели имеют данный элемент;
• Расширительный бак. Главная задача узла – отвод рабочей жидкости при увеличении ее объема в результате нагрева. Специальная емкость может подходить для любого котла, работающего на природном газе. Если необходимо создать систему отопления на большой территории, то рекомендуется предусмотреть дополнительный расширительный бак;
• Система дымоотвода. Когда речь идет об атмосферных моделях, то данный элемент подсоединяется к дымовой трубе, где газы могут циркулировать естественным образом. В конструкции турбированного котла предусмотрена коаксиальная труба (то есть в одной трубе находится вторая). Таким образом обеспечивается отвод продуктов горения и снабжение горелки кислородом. Все это происходит при помощи вентилятора;
• Электронный блок управления. Это система автоматики, упрощающая использование котла. Ее главная часть – электронная схема, регулирующая работу котла, основываясь на установленных датчиках.

Чтобы обеспечить продолжительный срок службы отопительного оборудования, необходимо чтобы каждая его часть была исправна. Следить за корректностью работы отопительного прибора можно только зная принцип его работы.

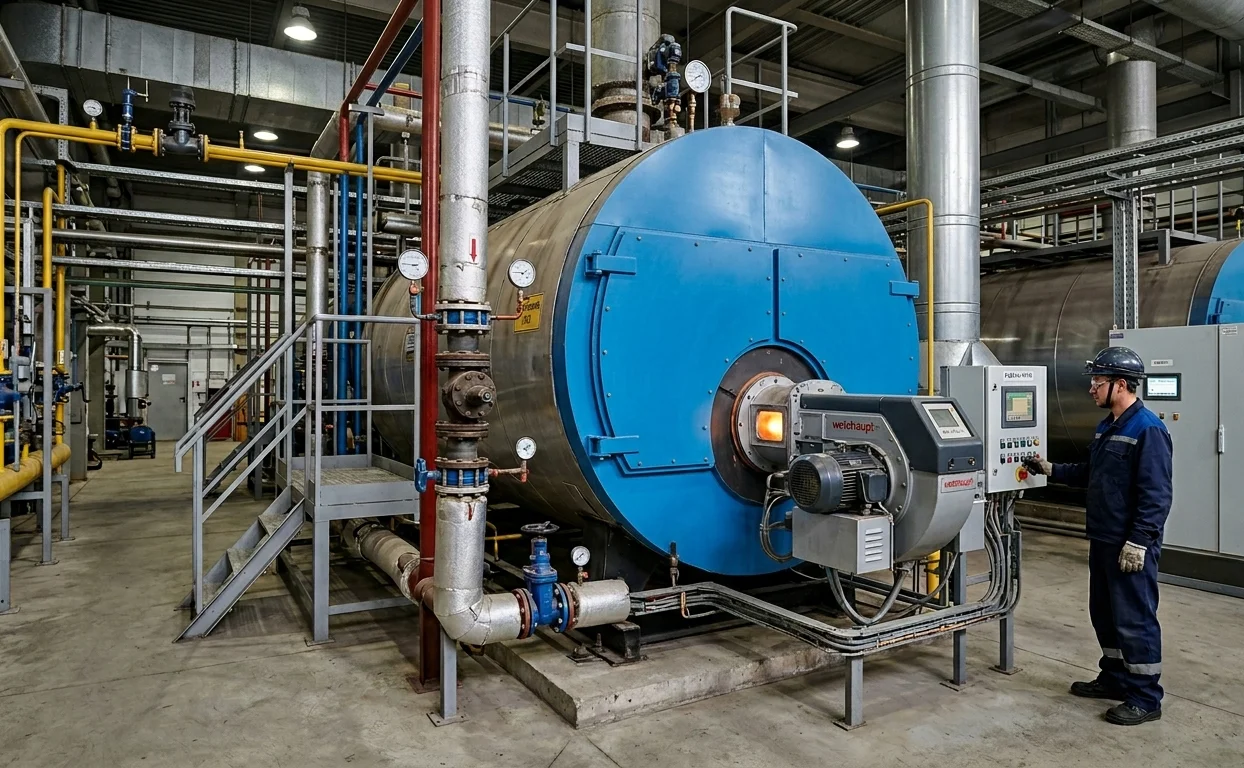

Принцип работы газовых котлов

На то, как работает газовый котел, влияет количество контуров. У одноконтурных моделей принцип следующий:

1. В агрегат поступает теплоноситель (зачастую вода).
2. Насос закачивает жидкость в теплообменник, нагревающийся при помощи горелки.
3. Тепло от сгорания газа передается воде.
4. Рабочая жидкость по тубам поступает в радиаторы, расположенные в помещении, которое нужно обогреть.
5. Когда достигается запрограммированная температура, горелка постепенно затухает. Котел переходит в режим ожидания, пока не остынет до выставленного показателя.
6. Продукты сгорания выводятся через дымоход.

У двухконтурных моделей механизм работы сложнее. Обогрев объекта осуществляется по той же схеме, что и у одноконтурных устройств. Разница в том, что при помощи двухконтурных котлов еще обеспечивается подача теплой воды. Для этого в конструкции предусмотрен трехходовой клапан:

1. Когда нужно подогреть воду для бытовых нужд, клапан перекрывает циркуляцию теплоносителя в отопительной системе. Это происходит, когда открывается кран с горячей водой.
2. После этого жидкость поступает во вторичный теплообменник.
3. В зависимости от ситуации клапан направляет рабочую жидкость в первичный или вторичный теплообменник.

Газовый котел может использоваться для обогрева помещений, а также для создания автономной системы горячего водоснабжения. Принцип действия разных моделей схож. При выборе отопительного оборудования на первый план выходят качество используемых деталей и сборка. Стоит учесть нюансы конструкции (тип монтажа, отвод продуктов горения, а также систематично проходить техническое обслуживание газовых котлов др.).
