Правила настройки промышленных котлов и котельной автоматики

От корректной настройки промышленных котлов и управляющей автоматики зависит безопасность, эффективность и ресурс оборудования. Неверно выставленные параметры ведут к перерасходу топлива, внеплановым отключениям и быстрому износу узлов. Система управления обязана поддерживать заданную температуру теплоносителя, а также предотвращать перегрев и размораживание агрегатов. Далее рассмотрим правила для газовых, электрических и твердотопливных моделей, а также роль режимной наладки котлов.

Что входит в настройку газового агрегата

Первоочередные действия при работе с газовым котлом:

Замерить давление газа на входе (допустимый интервал — 1,8-2,2 кПа).
Задать температуру теплоносителя (обычно в пределах 60-80 °C).
Проверить тягу и исправность дымохода.

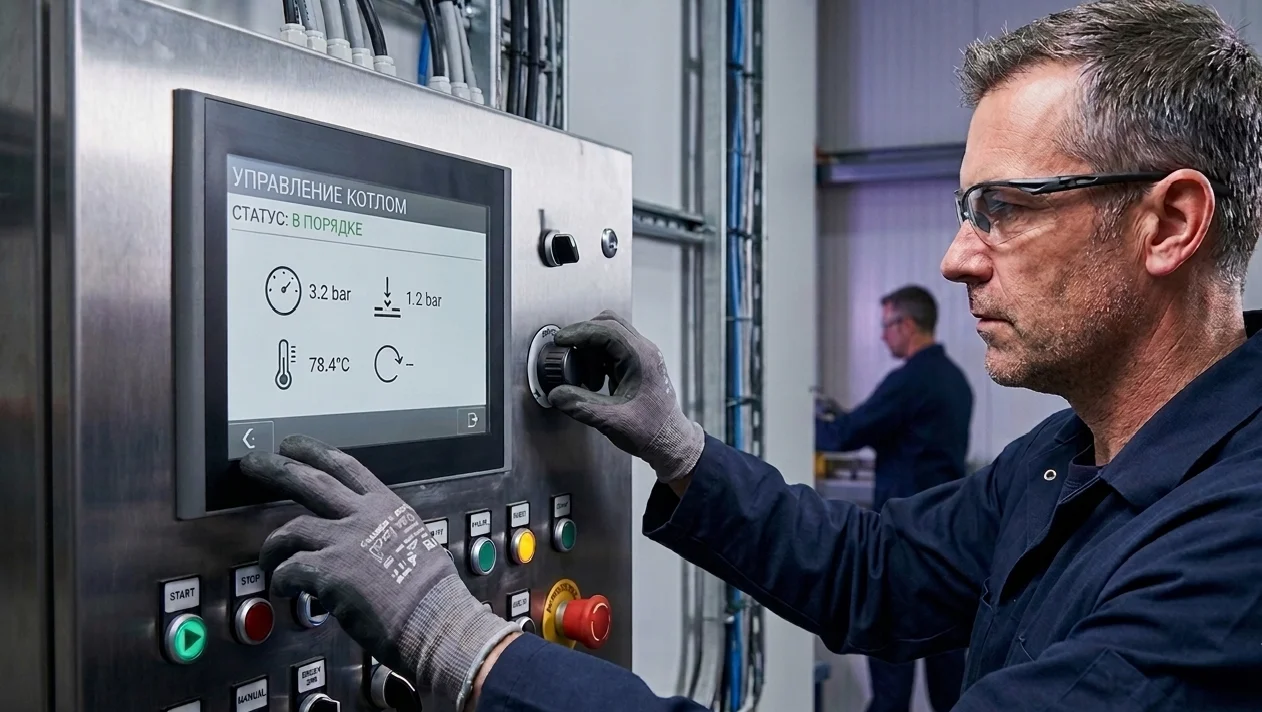

Чтобы корректно настроить термостат газового котла, на панели управления или в меню контроллера устанавливают расчётную целевую температуру теплоносителя (к примеру, 70 °C) и при необходимости вводят гистерезис (1-2 °C).

Калибровка датчика теплоносителя — это и есть настройка терморегулятора на котле. Показания штатного измерителя (термосопротивления) сравнивают с эталонным термометром. При обнаружении расхождения корректировку вносят через меню контроллера.

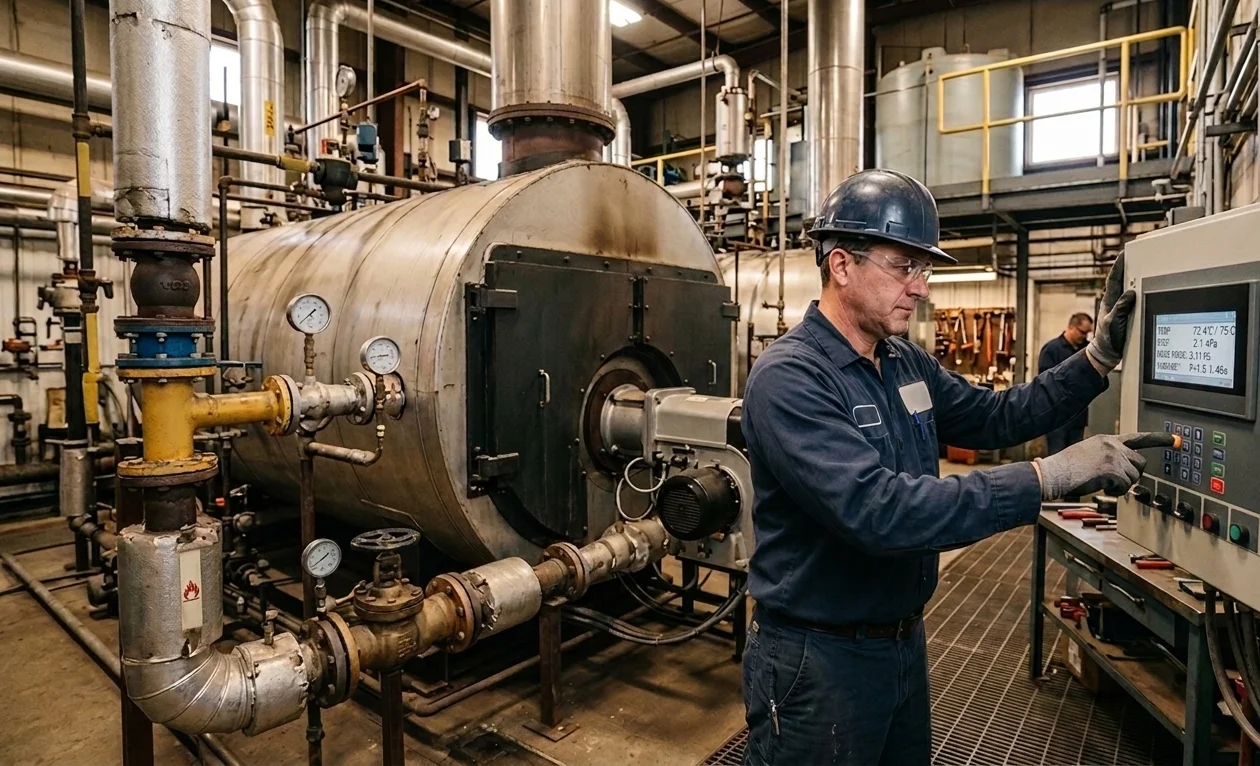

Настройка автоматики газового котла включает:

Установку рабочих температур по графику.
Активацию защиты от замерзания (стандартно +5 °C).
Выбор алгоритма работы циркуляционных насосов.
При наличии — погодозависимый режим.

После этого газовый котёл считается отрегулированным. В качестве завершающего шага проводят анализ дымовых газов газоанализатором.

Как выполняется настройка электрического котла

В промышленности электрокотлы используются нечасто — как резервные источники или на площадках без доступа к газу. Порядок их регулировки включает следующие шаги:

Убедиться, что сечение кабеля и номинал автомата соответствуют мощности устройства.
Выставить требуемый предел температуры теплоносителя по проекту (до 85-90 °C) при условии обязательной химической водоподготовки.
Назначить гистерезис (разница между включением и отключением ступеней) в диапазоне 3-5 °C для защиты контакторов.

Приведение в порядок датчика температуры на котле требует отключения питания. Затем измеряют сопротивление чувствительного элемента (например, Pt100 или NTC) при известной температуре и сверяют с паспортными данными. При несовпадении элемент заменяют либо вводят поправку в контроллере.

Настройка терморегулятора котла в цифровом исполнении — это выбор целевых параметров ступеней мощности на лицевой панели. Для более точного контроля интегрируют внешние каскадные регуляторы через интерфейс RS-485 или аналоговый сигнал.

Чтобы правильно настроить электрокотел, также требуется:

Задать приоритет контура ГВС (при наличии).
Включить автоматическую ротацию ТЭНов (для их равномерного износа).
Активировать защиту насоса от закисания (периодический проворот вала).

Перед пуском важно изучить руководства о том, как функционирует ваша модель.

Особенности настройки твердотопливного котла

Агрегаты на твердом топливе отличаются высокой инерционностью: горение не прекращается мгновенно. Работу начинают с регулировки подачи воздуха:

Откалибровать механический регулятор тяги (если предусмотрен).
Для версий с вентилятором — подготовить контроллер управления.
Протестировать аварийные цепи.

У моделей с цепным приводом выполняют настройку терморегулятора на твердотопливном котле: подбирают длину цепи так, чтобы при 60 °C заслонка поддувала приоткрывалась на 2-5 мм. Если же твердотопливный котёл оснащён вентилятором наддува и электроникой, переходят к программированию.

При настройке автоматики в контроллер вносят:

Желаемую рабочую температуру (75-85 °C).
Рабочий гистерезис 5-7 °C.
Параметры топливоподачи (для пеллет и угля).
Продолжительность и циклы продувки топки.

Правильная настройка автоматики твердотопливного котла требует также задания аварийного порога перегрева (95 °C). При приближении к этой отметке вентилятор отключается и активируется контур аварийного охлаждения. Дополнительно настраивают узел подмеса, чтобы температура обратки не падала ниже 55-60 °C.

Преимущества профессионального пусконаладочного сервиса

Регулировка котлов без профильных знаний и измерительных приборов может привести к серьёзным последствиям. Неверные действия способны спровоцировать выход техники из строя или аварийную ситуацию. Именно поэтому грамотное решение — доверить процесс профессионалам. Режимная наладка котлов позволяет исключить риски. При проверке квалифицированные специалисты выполняют следующие этапы:

проверяют корректность монтажа;
подстраивают регуляторы под особенности объекта;
оформляют режимную карту;
обучают обслуживающий персонал;
выдают гарантию на выполненные работы.

Особую важность это приобретает при отладке мощного отопительного агрегата, функционирующего на топливе нестабильного качества.

Заключение

Каждый тип котла требует специфической настройки: для газового необходимы калибровка измерительных каналов и программирование контроллера, для электрического — точные показания датчиков и защита контакторов, для твердотопливного — управление инерцией горения и защита от конденсата. Данные задачи не решаются приблизительными методами. Рекомендуется привлекать профессиональный сервис для режимной наладки котлов, что позволяет сократить эксплуатационные расходы в дальнейшем.
