Контроль герметичности клапанов





Компания Аква Инж Групп предлагает своим клиентам позаботиться об эффективной работе коммерческого оборудования в Минске — заказать контроль герметичности газовой арматуры.

Контроль герметической целостности позволяет выявить течи, которые могут присутствовать в металлических и сварных конструкциях и их составных элементах.

Течи обусловлены нарушениями целостности поверхности – наличием трещин, прожогов и иных подобных дефектов. Проведение контролирующих мероприятий дает возможность определить местонахождение течи либо степень негерметичности оборудования. Контроль герметичности предполагает использование течеискателей, иных средств, которые позволяют выявить несовершенство герметичности оборудования. Контроль проводится в соответствии с требованиями паспорта на прибор, техническими условиями, госстандартами.

Поэтапный контроль герметичности клапанов

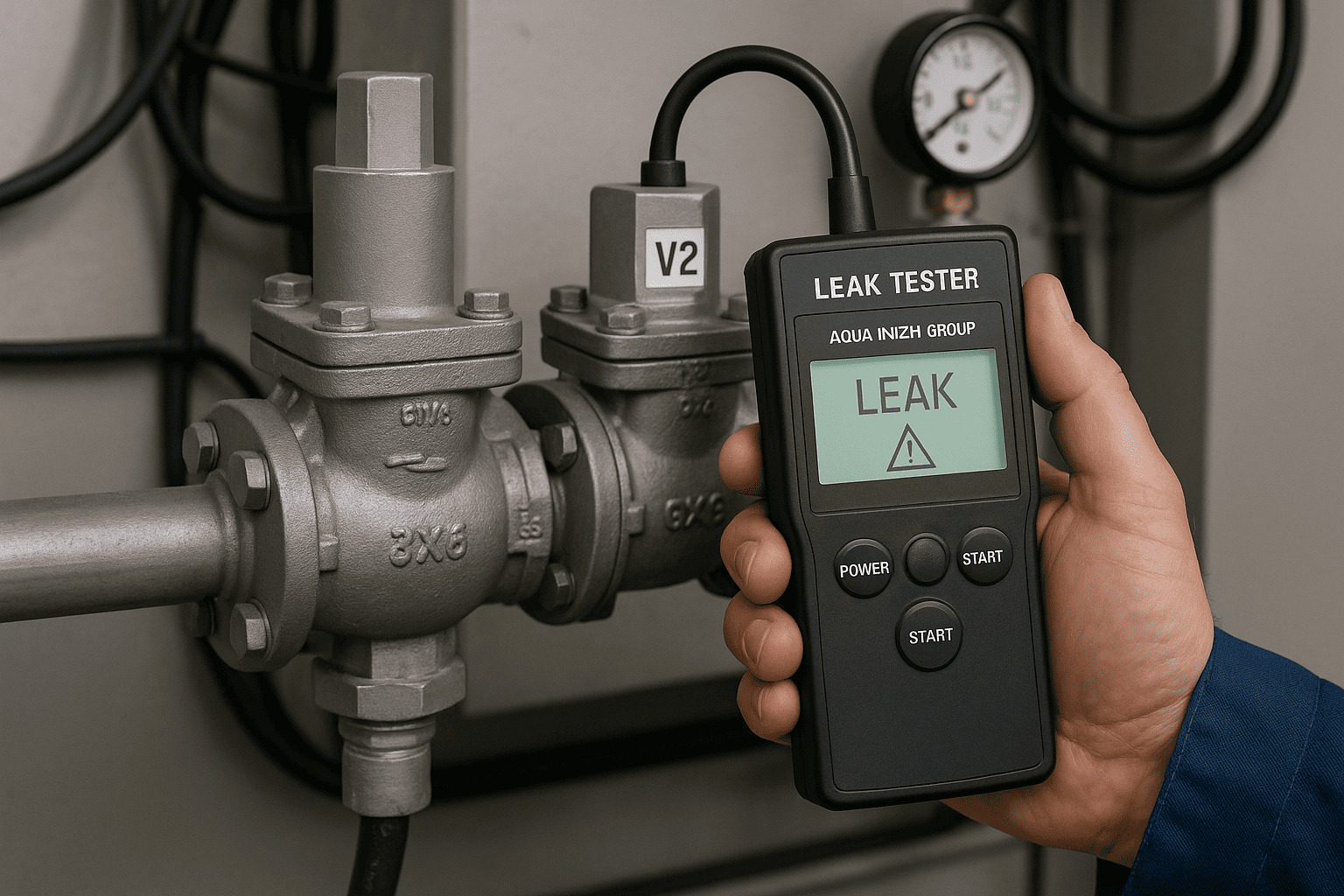

Автомат контроля герметичности (к примеру, модель TC 410 от компании KromSchroder) осуществляет проверку клапана V1 и V2 поэтапно. Проверку герметичности проходят два клапана, при этом единовременно проверяется только один.

Проводить тестирование клапанов можно:

  • до розжига горелочного устройства,
  • после его отключения.

Начальный этап контроля предполагает, что клапаны находятся в закрытом состоянии, контакты датчика давления — в разомкнутом, газа в пространстве между клапанами нет. Давление газа на входе соответствует Pe.

На электромагнитную катушку первого клапана с автомата, осуществляющего контроль герметичности, поступает напряжение (обычно — 220В переменного тока). Происходит открытие клапана на краткий период. Пространство между клапанами заполняет газ, срабатывает датчик давления.

После данных процессов происходит обесточивание катушки первого клапана, его закрытие и создание вместе со вторым закрытым клапаном состояния замкнутости. В автомате, контролирующем герметичность, происходит запуск таймера (Tm).

Проверка герметичности клапанов

При присутствии утечки из второго клапана и критичном изменении давления автомат подает соответствующий сигнал, происходит блокирование запуска горелки. При герметичности второго клапана и нормальном значении давления можно начинать тестировать первый.

На краткое время (TL составляет 2 секунды) происходит открытие второго клапана. Газ сбрасывается из пространства между клапанами. За данный временной отрезок давлению газа нужно достигнуть нуля, а контактам датчика давления — прийти в состояние разомкнутости.

Второй клапан закрывается, происходит запуск таймера. При негерметичности V1 давление в пространстве между клапанами повышается. В результате срабатывает датчик давления, и автомат, контролирующий герметичность, сигнализирует об отказе, розжиг горелочного устройства блокируется. При отсутствии повышения давления и герметичном состоянии клапана V1 горелка запускается.

Если сбрасывать газ через горелку в процессе проведения теста запрещается (несоответствие требованиям безопасности либо расхождение с технологией), то сброс происходит на свечу, с использованием дополнительного клапана.

Период проведения теста

Время проведения тестов (Ttest) можно настроить сотрудникам. Для оборудования, контролирующего герметичность, временной период проведения тестирования может составлять от 10 до 600 секунд. Время проведения теста зависимо:

  • от давления газа на входе,
  • от проходящего тестирование объема,
  • от размера возможных утечек (показатель не должен быть выше 0.1% от предельного расхода топлива).

Чтобы заказать контроль герметичности клапанов в Минске, обратитесь, пожалуйста, к главному инженеру Горбачу Владимиру Витальевичу по мобильному тел. +375 (29) 676 30 83. Специалист проконсультирует вас о стоимости работ, о сроках их проведения, а также ознакомит вас с другой важной информацией по услугам.
